Compact P2 EK
Compact P2 EK ist eine kompakte Einheit mit allen Funktionen der Haustechnik, ein hoch effizientes Multigerät mit den Funktionen Lüften, Heizen, Kühlen, Warmwasser und einer integrierten Elektrokessel für die Fußbodenheizung.
Die gesamte Anlage benötigt nur 0,56m² Platz und ist mit einem Lüftungsbedarf von bis zu 425 m³/h für Ein- und Mehrfamilienhäuser, Apartments, Reihenhäuser etc. geeignet.
Compact P2 ist leistungsstark und durch den hohen Wärmerückgewinnungsgrad aus der passiven Wärmerückgewinnung enorm sparsam. Die reversible Wärmepumpe sorgt für heizen oder kühlen der Zuluft und Warmwasser. Die EK Einheit für den direkten Stromanschluss für die Fußbodenheizung ist im Gerät integriert.
Die steckerfertige Anlieferung, inkl. einer einfach zu bedienenden Steuerung sorgen für minimalen Montageaufwand.

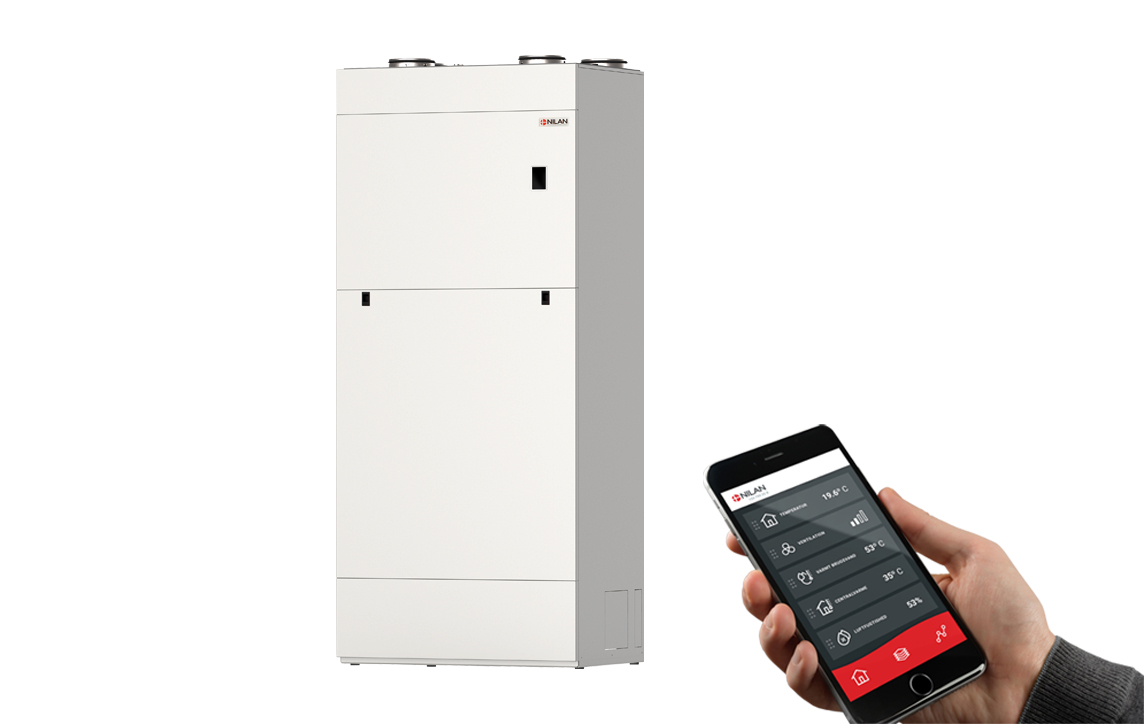

Das Modul für die Nilan App zur Steuerung über das Smartphone ist im Lieferumfang enthalten.
Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)
Min : 100 m3/hMax : 425 m3/h
„Herz und Lunge" des Hauses
Compact P2 ist ein unkonventionelles Lüftungsgerät, das im Gegensatz zu anderen Lüftungsgeräten 100% der Wärme in der Abluft wiedergewinnt. Durch den Gegenstromwärmetauscher wird bis zu 95% der Energie in der Abluft zur Erwärmung der Außenluft wiedergewonnen. Die verbleibende Energie wird von der integrierten Wärmepumpe zur Erzeugung des Warmwassers genutzt.
Compact P2 EK verfügt über einen eingebauten Elektrokessel, der an eine wasserbasierende Zentralheizung angeschlossen werden kann und so das Haus über Strom erwärmen kann.

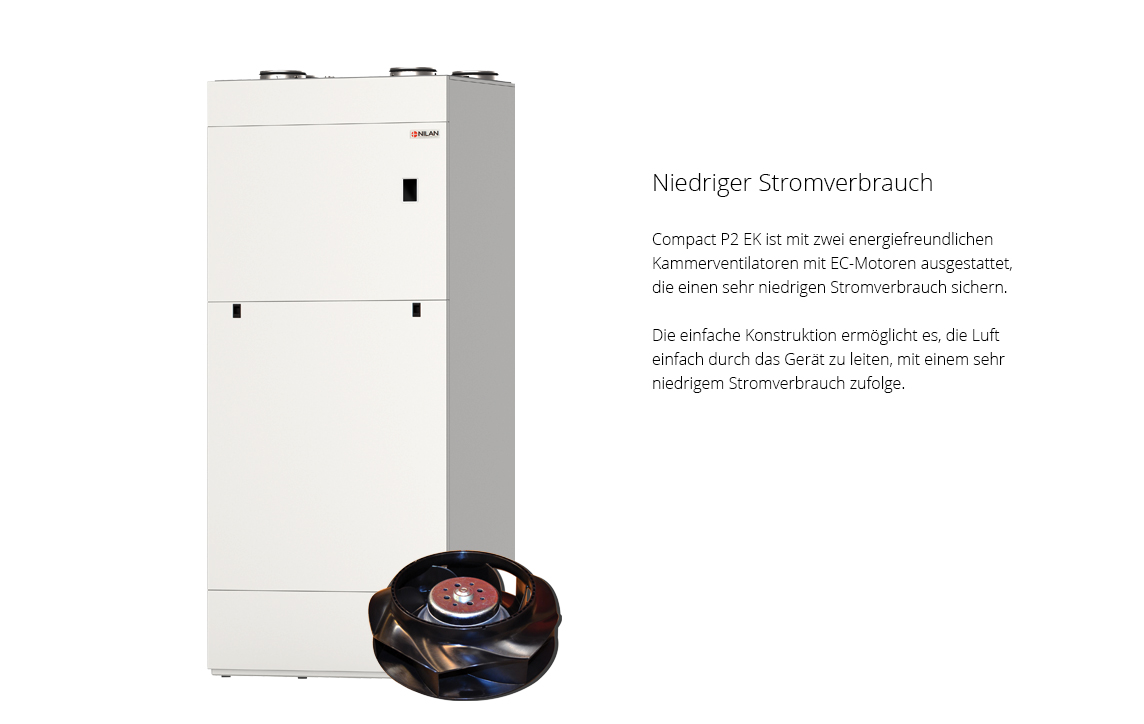

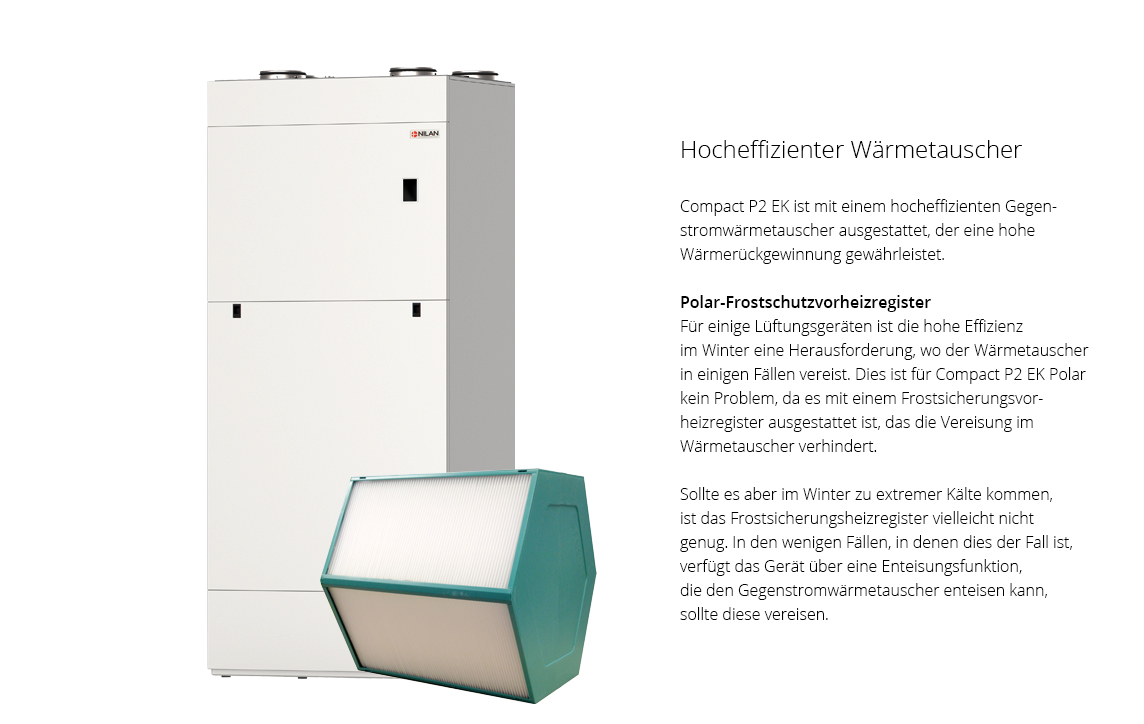

Passive WärmerückgewinnungDie passive Wärmerückgewinnung erfolgt über einen effizienten Gegenstromwärmetauscher mit einem hohen Temperaturänderungsgrad von bis zu 95%. Die Außenluft wird durch die Abluft erwärmt und sichert einen minimalen Wärmeverlust. Durch die hohe Wärmerückgewinnung kann der Wärmetauscher vereisen. Die Steuerung verfügt über eine effektive Enteisungsfunktion, die den Wärmetauscher enteist, wenn er vereist. Alternativ können Sie das Compact P2 als Polar-Modell mit eingebautem Frostschutz-Vorheizregister bestellen. Dadurch wird sichergestellt, dass der Wärmetauscher nicht vereist und so die volle Wärmerückgewinnung während des Winters.
|
 |

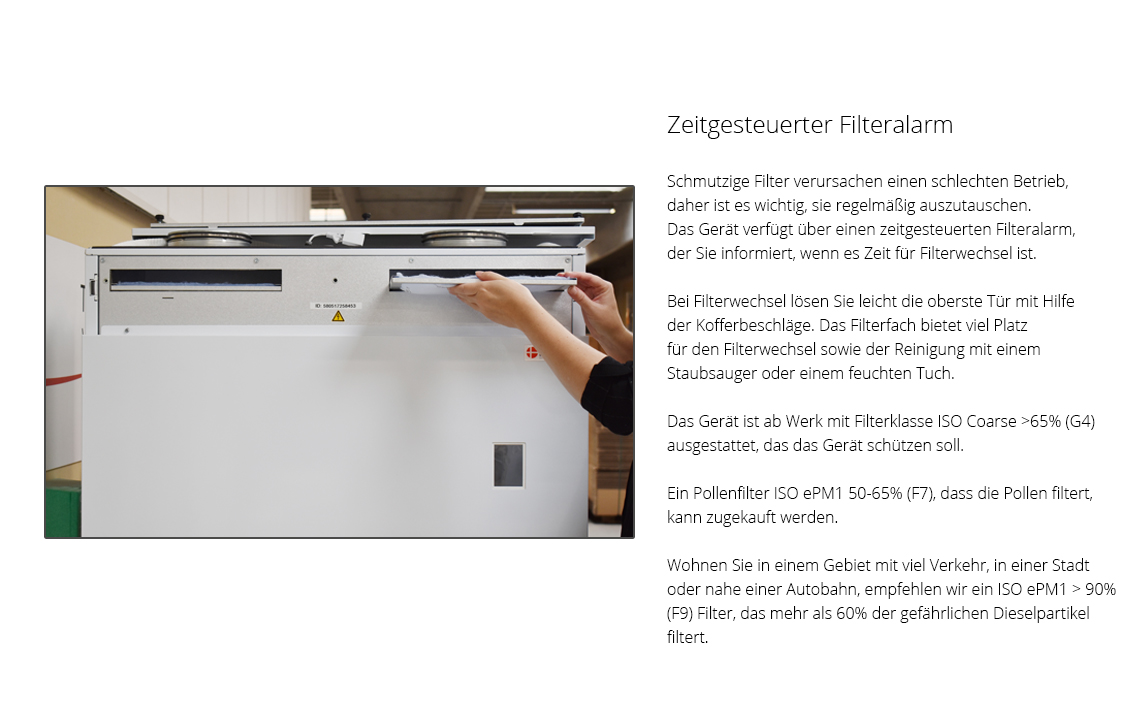

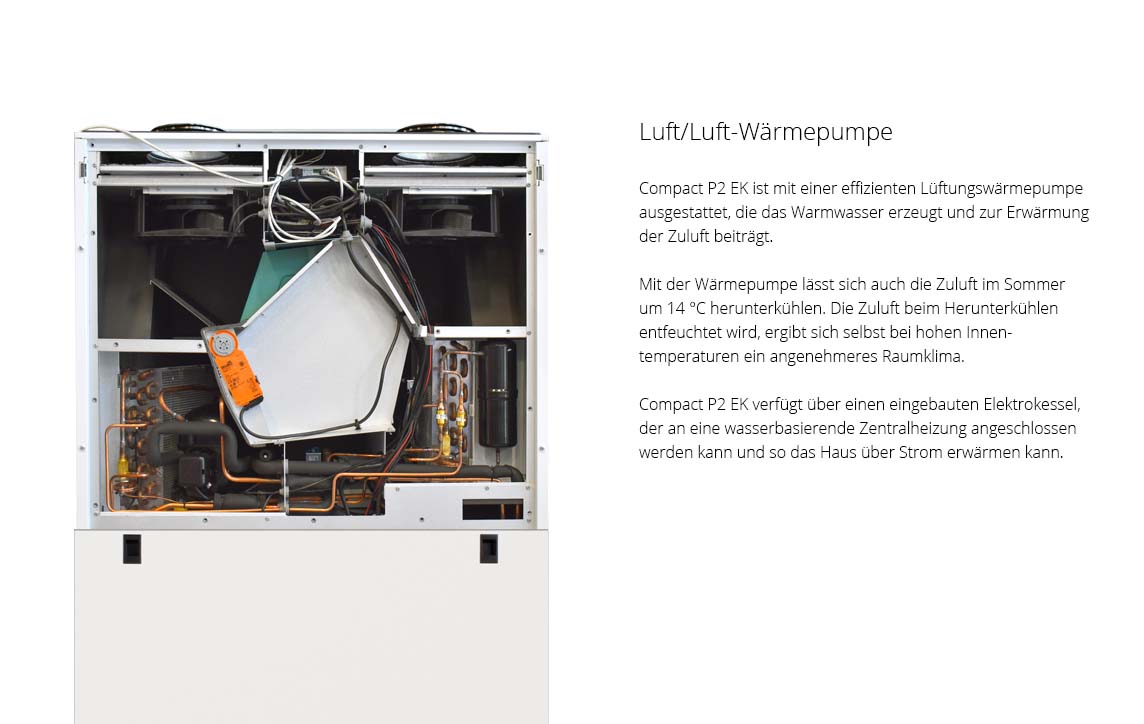

Passive und aktive WärmerückgewinnungWenn die integrierte Wärmepumpe im Lüftungsteil kein Warmwasser erzeugt, kann sie die Zuluft weiter erwärmen und so weiter zur Heizung der Wohnung beitragen. Dies geschieht nur, wenn die Innen- oder Zulufttemperatur niedriger als erwünscht ist. Während die Wärmepumpe die Zuluft erwärmt, erfolgt zugleich eine kleine Erwärmung des Warmwassers. Die Temperatur kann daher die Einstellung der gewünschten Warmwassertemperatur überschreiten.
|
 |
WarmwasserDie Energie, die nach dem Gegenstromwärmetauscher in der Abluft verbleibt, wird von der integrierten Wärmepumpe zur Warmwasserproduktion genutzt. Die Software enthält einen Verbrühungsschutz von 60 °C, was bedeutet, dass die Temperatur im Warmwasserbehälter nie höher wird. Bei einem hohen Warmwasserbedarf empfehlen wir, einen physischen Verbrühungsschutz unter dem Warmwasserbehälter zu installieren, damit die Temperatur im Warmwassertank auf 90 °C angehoben werden kann. Compact P2 kann mit einem Solarwendel im Warmwasserbehälter bestellt werden. Bei einem besonders hohen Warmwasserbedarf kann dessen Erwärmung durch die Solarwendel ergänzt werden. Energiequellen, wie z.B. Solarkollektor, Fernwärme oder GEO-Erdwärmepumpe können zur Heizung des Warmwassers angeschlossen werden. Legionellenbekämpfung |
 |

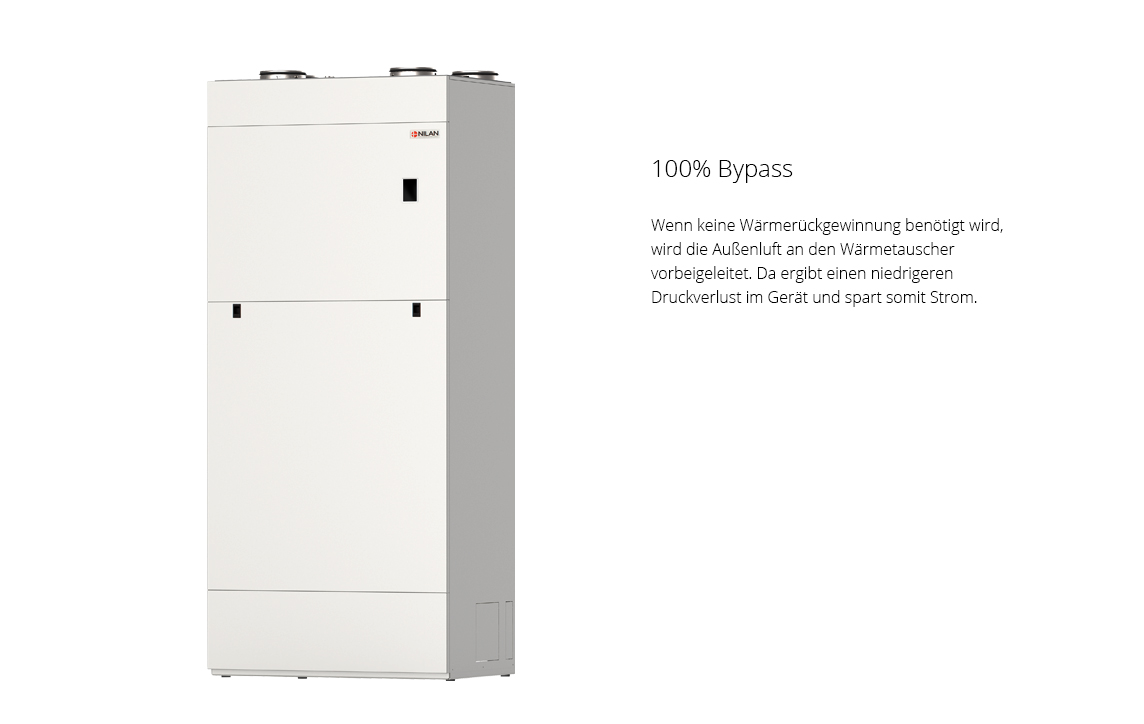

100% Bypass-FunktionWenn das Gerät im Sommerbetrieb ist, also wenn die Außentemperatur mehr als 14 °C beträgt, wird das Gerät versuchen, die Raumluft zu kühlen, wenn die Innentemperatur laut den eingestellten Werten zu hoch wird. Wenn die Außenluft kühler als die Raumluft ist, öffnet sich der Gerätebypass und leitet die Außenluft an dem Wärmetauscher vorbei, so dass sie von der Abluft nicht erwärmt wird und hilft somit, die Temperatur im Haus niedrig zu halten. Wenn die Außenluft wärmer ist als die Raumluft, schließt sich der Bypass, und die Außenluft wird durch den Wärmetauscher geleitet, der in dieser Betriebsart kühl-wiedergewinnen wird, was bedeutet, dass er die kühlere Raumluft verwendet, um die Außenluft zu kühlen. Achtung! Wenn das Lüftungsteil im Kühlbetrieb ist, stoppt es die AIR Luft/Wasser-Wärmepumpe, so dass sie einander nicht entgegenwirken. Möchten Sie weiterhin im Badezimmer eine warme Fußbodenheizung, können Sie die Luft/Wasser-Wärmepumpe so einstellen, dass sie gegen gesetzten Betrieb akzeptiert. So heizt die Luft/Wasser-Wärmepumpe die Wohnung, wenn die Stellantriebe der Fußbodenheizung Wärme fordern, auch wenn das Lüftungsteil im Kühlbetrieb ist.
|
 |
Aktive KühlungDie Wärmepumpe im Lüftungsteil ist reversibel, was bedeutet, dass sie sowohl die Zuluft erwärmen als auch kühlen kann. Wenn das Gerät im Sommerbetrieb ist, also wenn die Außentemperatur mehr als 14 °C beträgt, wird das Gerät versuchen, die Raumluft zu kühlen, wenn die Innentemperatur laut den eingestellten Werten zu hoch wird. Erst wird das Gerät versuchen, über die Bypass-Funktion zu kühlen, und wenn dies nicht ausreichend ist, wird es aktiv durch die Wärmepumpe kühlen. Dazu muss die aktive Kühlfunktion aktiviert werden, da sie Strom kostet. Die Energie wird jedoch nicht verschwendet, da die aus der Zuluft entnommene Wärme im Warmwasserbehälter entsorgt wird. Wenn viel Kühlung erforderlich ist, wird empfohlen, unter dem Warmwasserbehälter einen Verbrühungsschutz zu installieren. So kann die maximale Temperatur im Warmwasserbehälter von 60 °C bis 80 °C eingestellt werden. |
 |
ElektrokesselCompact P2 EK verfügt über einen eingebauten Elektrokessel, der an eine wasserbasierende Zentralheizung angeschlossen werden kann und so das Haus über Strom erwärmen kann. Der Elektrokessel wird der Zentralheizungssteuerung des Hauses angeschlossen, die ein Signal gibt, wenn Wärme im Haus benötigt wird. Das Signal kommt in der Regel von Thermostaten, die sich in den einzelnen Räumen befinden, und wenn diese Wärme verlangen, heizt der Elektrokessel das Haus. Achtung! Wenn das Lüftungsteil im Kühlbetrieb ist, stoppt es der Elektrokessel, so dass sie einander nicht entgegenwirken. Möchten Sie weiterhin im Badezimmer eine warme Fußbodenheizung, können Sie den Elektrokessel so einstellen, dass er gegen gesetzten Betrieb akzeptiert. So heizt der Elektrokessel die Wohnung, wenn die Stellantriebe der Fußbodenheizung Wärme fordern, auch wenn das Lüftungsteil im Kühlbetrieb ist.
|
 |
Compact P2
EK 3 kW (Elektrokessel)
EK 6 kW (Elektrokessel)
EK 9 kW (Elektrokessel)
|
LeistungLeistung eines Standardgeräts als Funktion von qv und Pt ext. SEL nach EN 13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filtern und ohne Heizregister. SEL beinhaltet den Gesamtstromverbrauch des Gerätes, inkl. Steuerung Konvertierungsfaktor: J/m3 : 3600 = W/m3/h. NB! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben. |
 |
TemperaturwirkungsgradTemperaturwirkungsgrad als Funktion des Volumenstroms qv [m3/h] für Gerät mit Gegenstromzähler. Temperaturwirkungsgrad nach EN13141-7 (2°C / 20°C). NB! Der Temperaturwirkungsgrad ist für den Gegenstromwärmetauscher allein (ohne Wärmepumpebetrieb). |
 |
|
 |
|
 |
Kühlleistung (Zuluft)Kühlleistung Q [kW] als Funktion von Volumenstrom [m3/h], gemäß EN 14511, Abluft = 27 °C, Außenluft = 35 °C. Beitrag zur Kühlung, der die Frischluft durch den Compact P2 der Zuluft zugeführt wird. |
 |
EnergieeffizienzzahlEnergieeffizienzzahl EER [-] als Funktion von Volumenstrom [m3/h] gemäß EN 14511 bei Ablufttemperatur = 27 °C und Außenlufttemperatur = 35 °C. NB! COP gemäß EN14511 ist für Wärmepumpe und Wärmetauscher zusammen berechnet. |
 |
SchalldatenSchallwerte gelten für qv = 275 m3/h und Pt ext = 100 Pa, gemäß EN ISO 3744 für Oberflächen und EN 5136 für Kanäle. Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck. Der Schalldruckpegel LpA, bei einem gegebenen Abstand von den akustischen Verhältnissen am Installationsort abhängig.
|
 |
Sie können AutoCad- oder Revit-Zeichnungen mit BIM-Daten zu mehreren Lüftungs- und Wärmepumpenlösungen von Nilan herunterladen – die Liste wird ständig erweitert. Klicken Sie hier, um mehr über BIM-Daten zu Nilan-Produkte zu erfahren

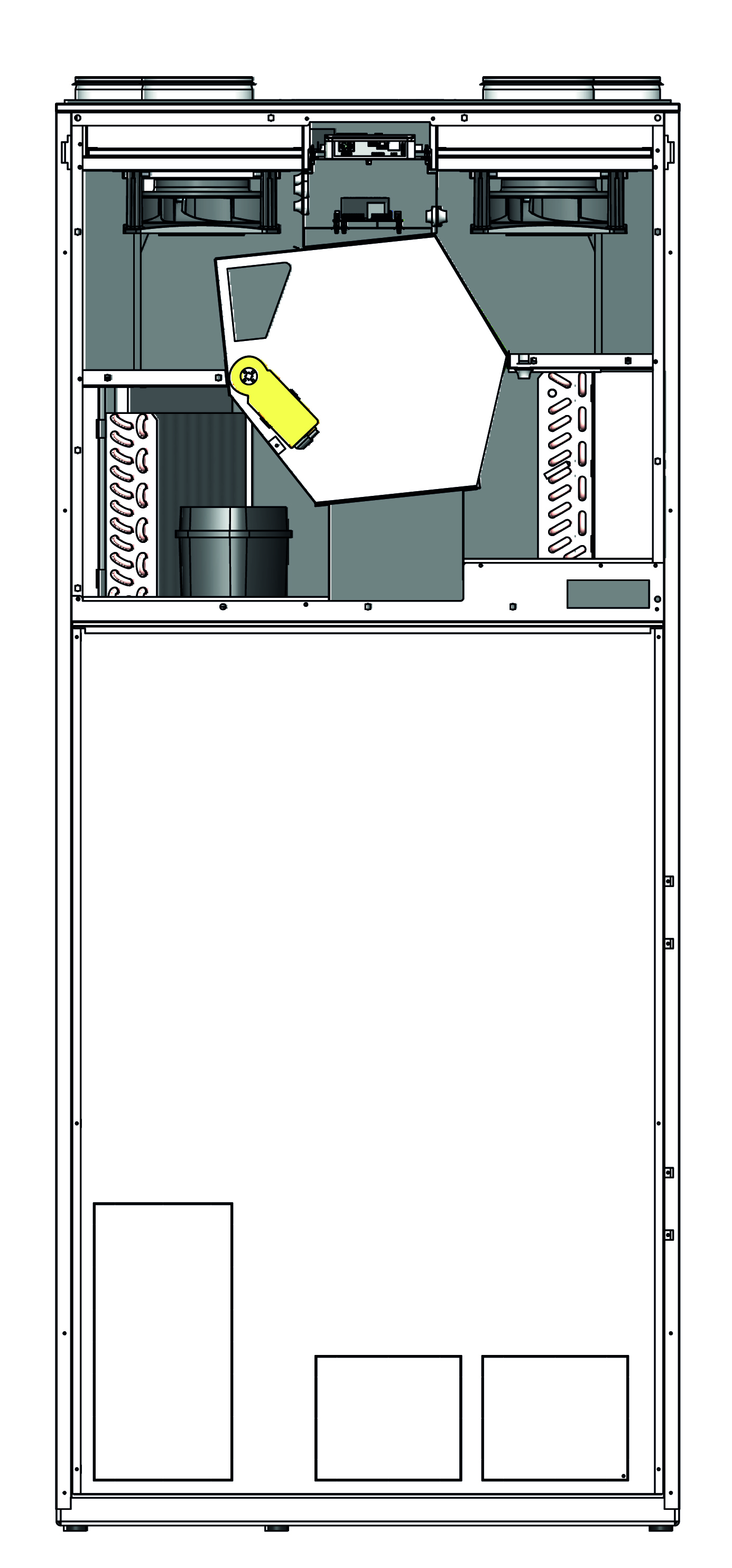

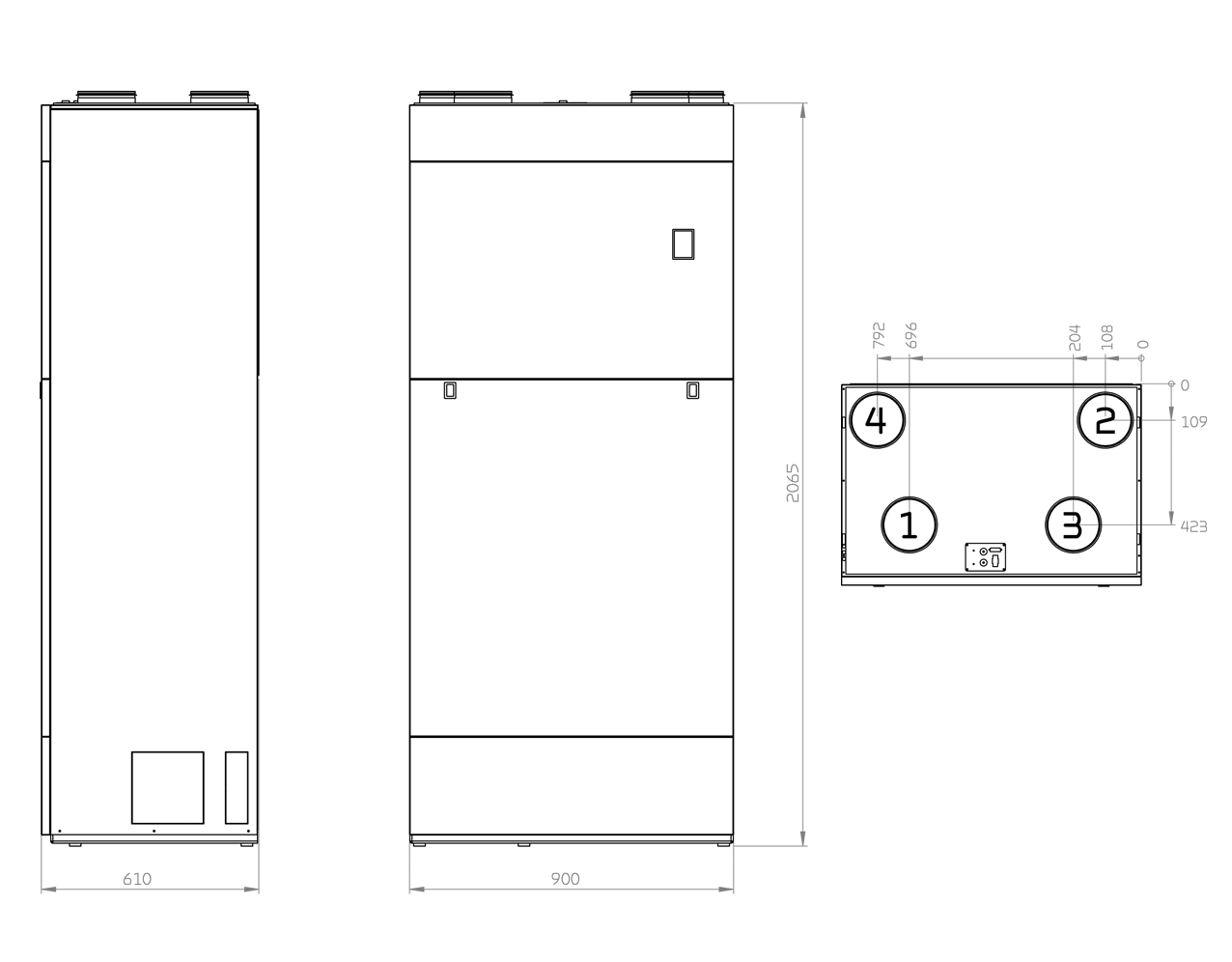

1: Außenluft |

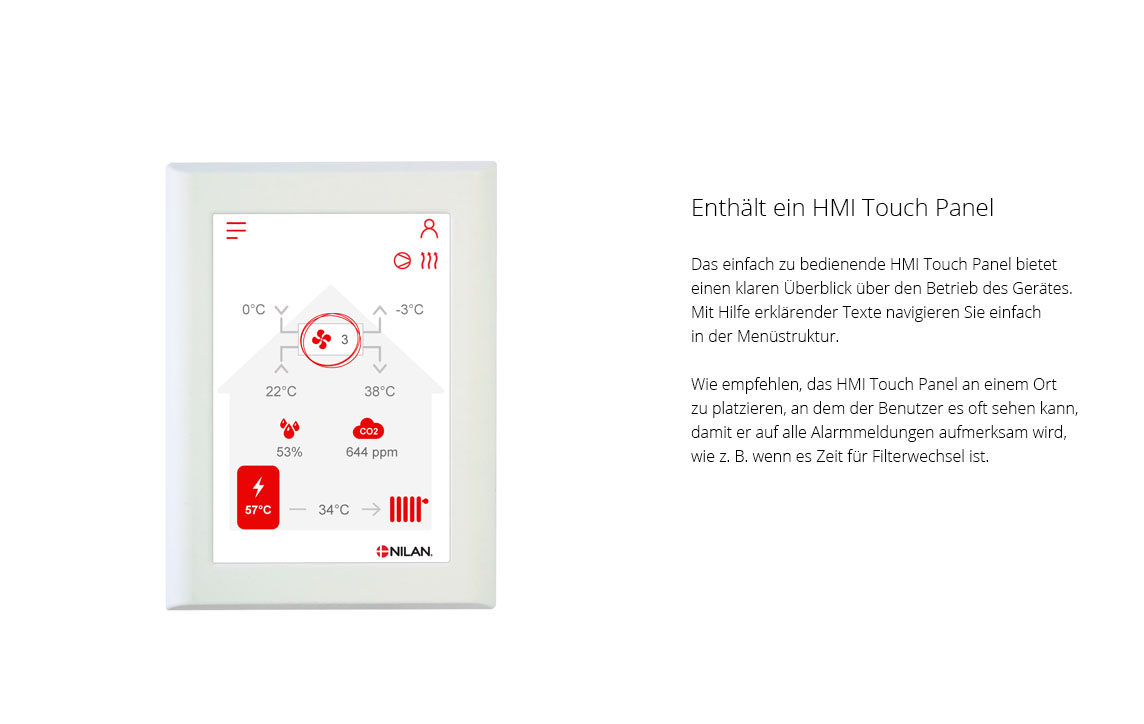

Die CTS602-Steuerung ist eine fortschrittliche Steuerung mit vielen Einstellungsoptionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den betrieblichen Wünschen und Anforderungen angepasst werden kann, um einen optimalen Betrieb und Auslastung des Gerätes zu erreichen. Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können. Externe Kommunikation
Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.
|

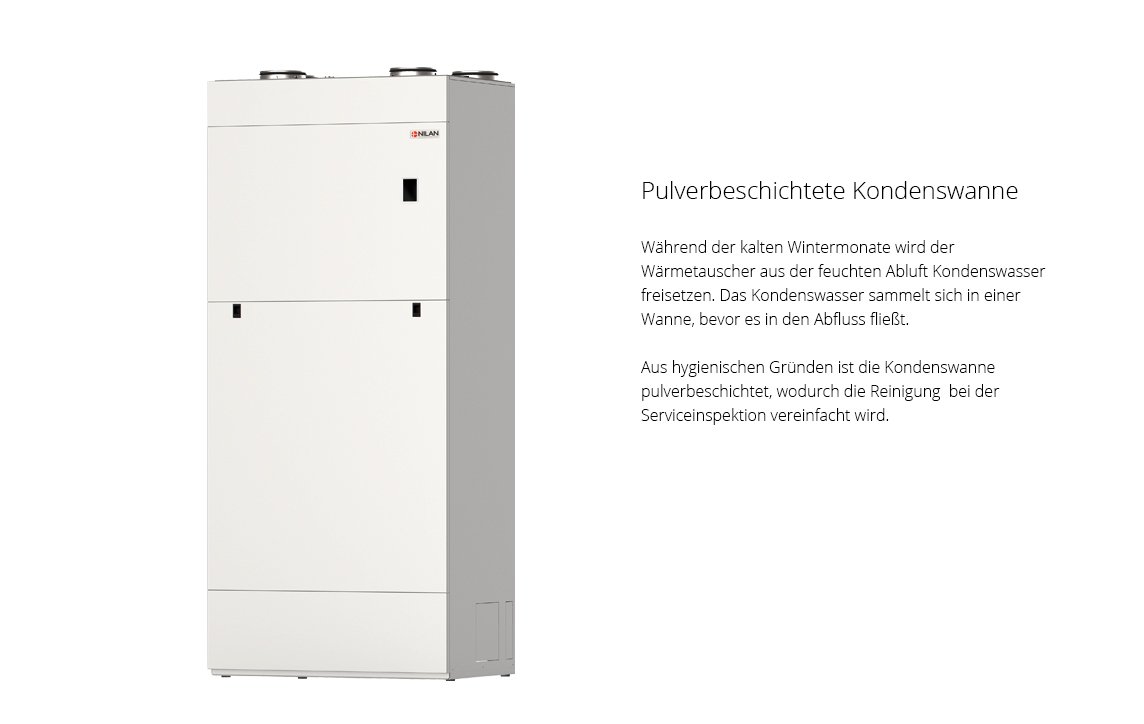

ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Wir empfehlen ein Abstand von ca. 60 cm vor dem Gerät. Der Filterwechsel muss einfach sein und der Austausch von Ventilatoren oder anderen Bauteilen müssen möglich sein. Es muss Platz für eine einfache Reinigung des Geräts vorhanden sein. ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.
|
