Combi S 302 Polar Top
Combi S 302 Polar Top ist ein Lüftungsgerät mit kombinierter Wärmerückgewinnung, Heiz- und Kühlfunktion für Ein- u. Mehrfamilienhäuser, sowie kleine gewerbliche Objekte.

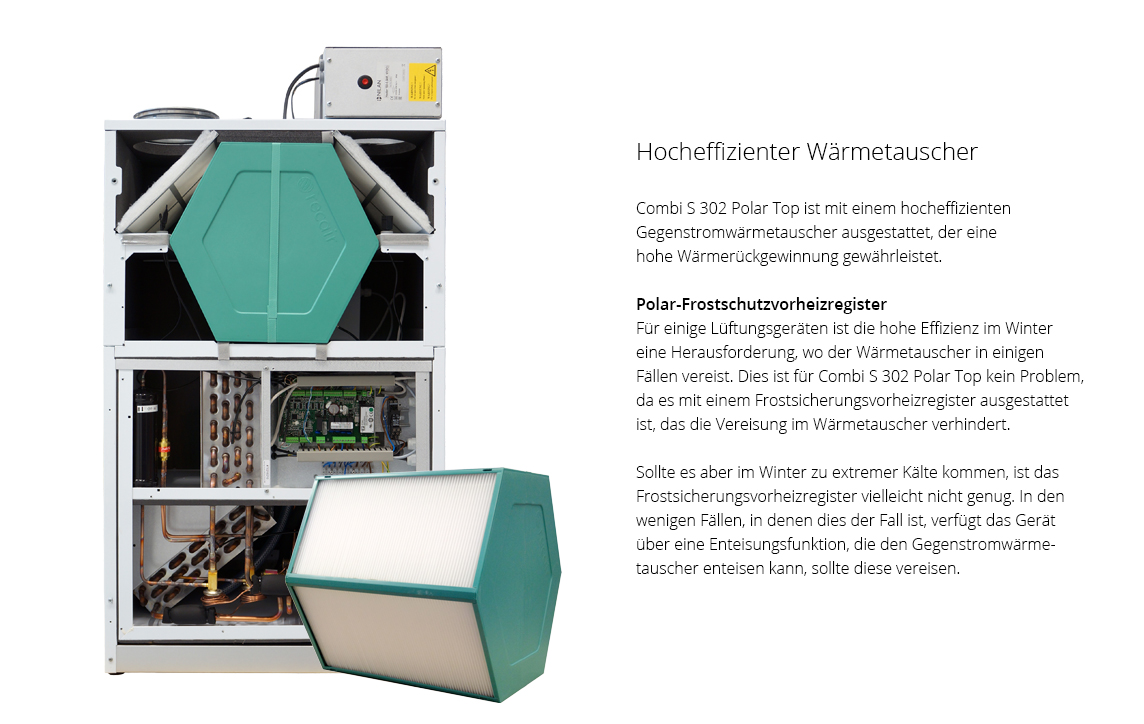

Die passive Wärmerückgewinnung erfolgt durch einen hocheffizienten Gegenstromwärmetauscher, der eine Rückgewinnung von 81 - 85% erreicht. Es handelt sich um eine Luft/Luft-Wärmepumpe, die die Wohnung mit warmer oder kühler Zuluft versorgt. Die kontrollierte Be- und Entlüftung sorgt für entsprechenden Luftaustausch nach vorgeschriebener DIN und Bautenschutz.

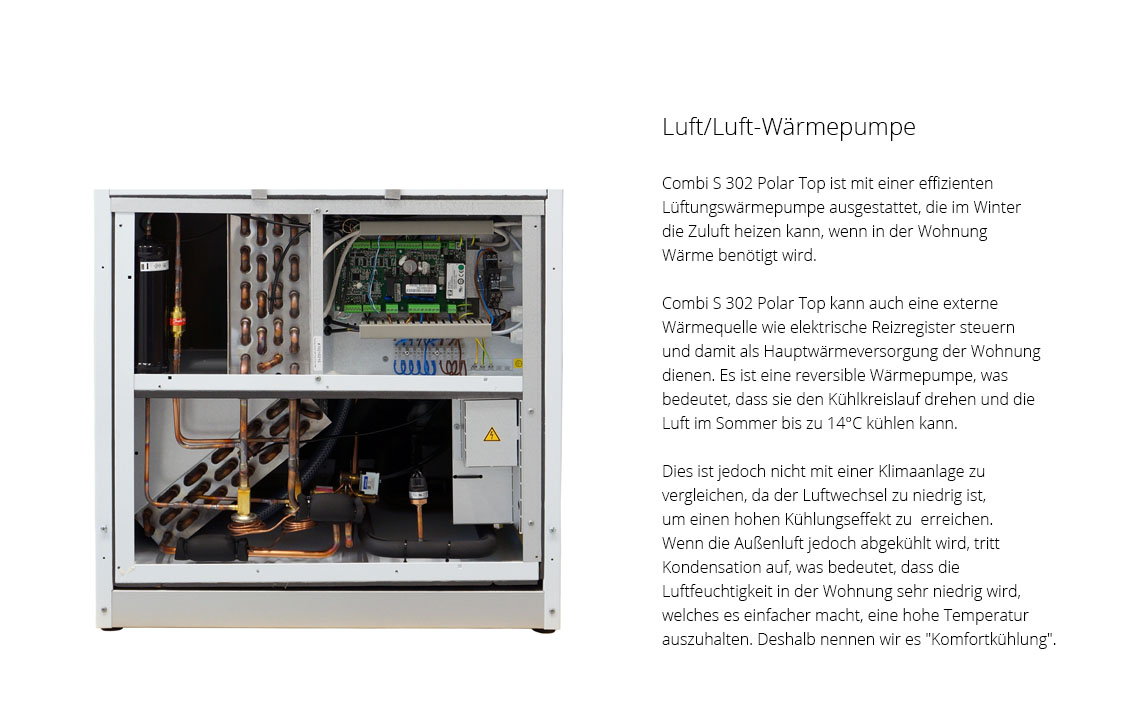

Die integrierte Wärmepumpe mit reversiblem Kältekreislauf schafft ein Delta zwischen Außenluft und Zuluft von 10°C. Durch die Entfeuchtung erreichen Sie im Gebäude ein sehr angenehmes Klima zu jeder Tag- und Nachtzeit – Sommer wie Winter. Deshalb nennen wir diese Funktion "Komfortkühlung".
Die Umgebungstemperatur kann zwischen -20°C und +40° variieren, was auch die Platzierung auf bspw. ungenutzten Dachböden möglich macht.
Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)
Min : 75 m3/hMax : 340 m3/h

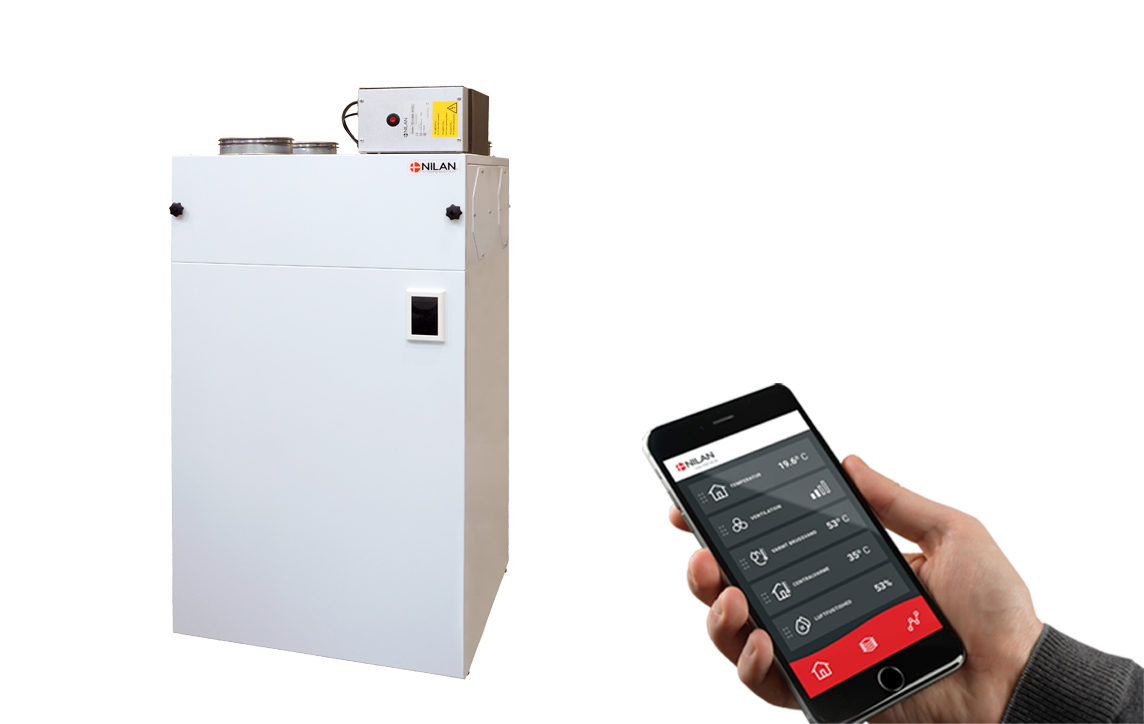

Nilan App - Steuerung Ihrer Lüftung und Wärmepumpe direkt vom Handy aus
|
Nilan hat eine App entwickelt, mit der der Benutzer die Lüftung und Wärmepumpe direkt vom Handy aus regeln kann. Die App ist intuitiv, die Anwendung einfach und sicher. Der Benutzer hat z. Bsp. die Möglichkeit Raumtemperatur und Lüftungsverhalten unterwegs zu regeln und somit seinem Tagesplan anzupassen. Mehrere Lüftungsgeräte können derselben App hinzugefügt werden. So können Sie das Raumklima sowohl Zuhause als bspw. auch im Sommerhaus kontrollieren. Combi S 302 Polar Top ist standardmäßig mit einem Nilan-Gateway montiert. |
 |
* 1 Bei ± 250 Pa und 300 m3/h gemäß EN 13141-7.
* 2 Bei ± 100 Pa und 300 m3/h gemäß EN 13141-7.
|

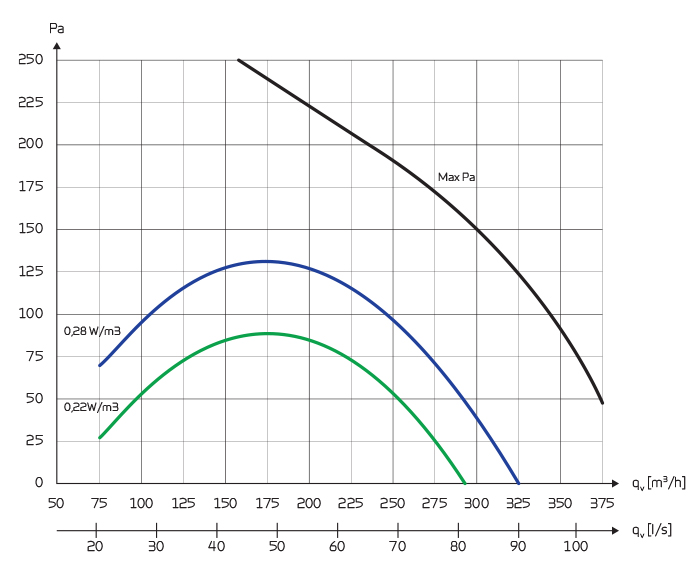

LeistungLeistung eines Standardgerätes als Funktion von qv og Pt, ext. Elektroeffizienz nach EN 13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filter und ohne Heizregister. SEL beinhaltet den Gesamtstromverbrauch des Gerätes, inkl. Steuerung Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben. |
.jpg) |

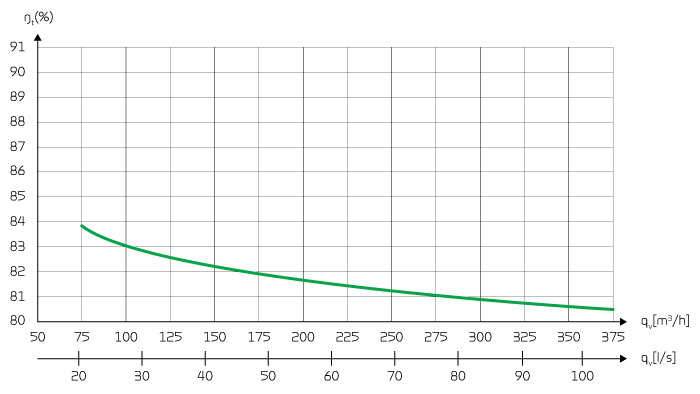

TemperaturwirkungsgradTemperaturwirkungsgrad für Geräte mit Gegenstromwärmetauscher nach EN13141-7. Der Temperaturwirkungsgrad gilt nur für die Gegenstromtauscher (ohne Wärmepumpenbetrieb). |
 |

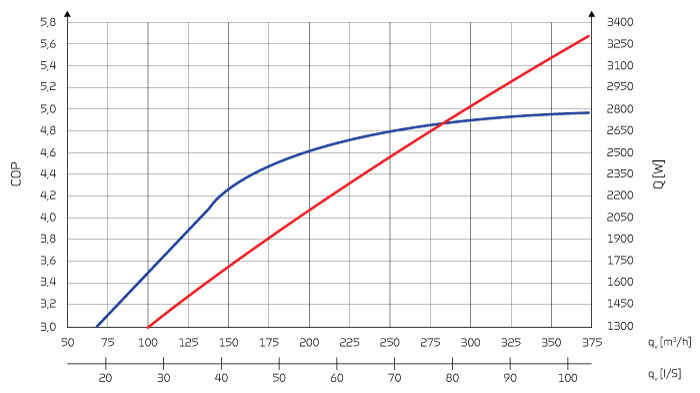

Heizleistung Zuluft (rote Kurve)Heizleistung Qc [W] als Funktion von Volumenstrom qv [m3/h] und Außenlufttemperatur [°C], gemäß EN 14511, Abluft = 21 °C Bei der Wärmeleistung handelt es sich um den Anteil der Wärme, welche die Combi S 302 Polar Top über die Außenluft der Zuluft zuführt. Der Ventilationsverlust ist der Wärmeverlust bei gegebenem Volumenstrom. COP Luft-Luft (blaue Kurve)Leistungszahl COP [-] der Zuluft als Funktion der Außentemperatur t21 [°C] und dem Volumenstrom qv [m3/h], gemäß EN14511 bei einer Raumtemperatur t11 = 21°C COP gemäß EN14511 ist für Wärmepumpe und Gegenstrom zusammen berechnet. |
 |

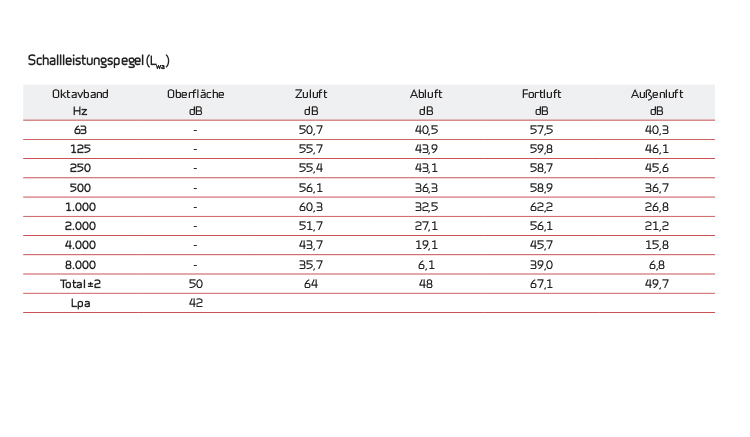

SchalldatenSchallwerte gelten für qv = 210 m3/h und Pt, ext = 100 Pa, gemäß EN 9614-2 für Oberflächen und EN 5136 für Kanäle. Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge, bzw. abnehmendem Gegendruck. Der Schalldruckpegel LpA, bei einem gegebenen Abstand von den akustischen Verhältnissen am Installationsort abhängig. |
 |

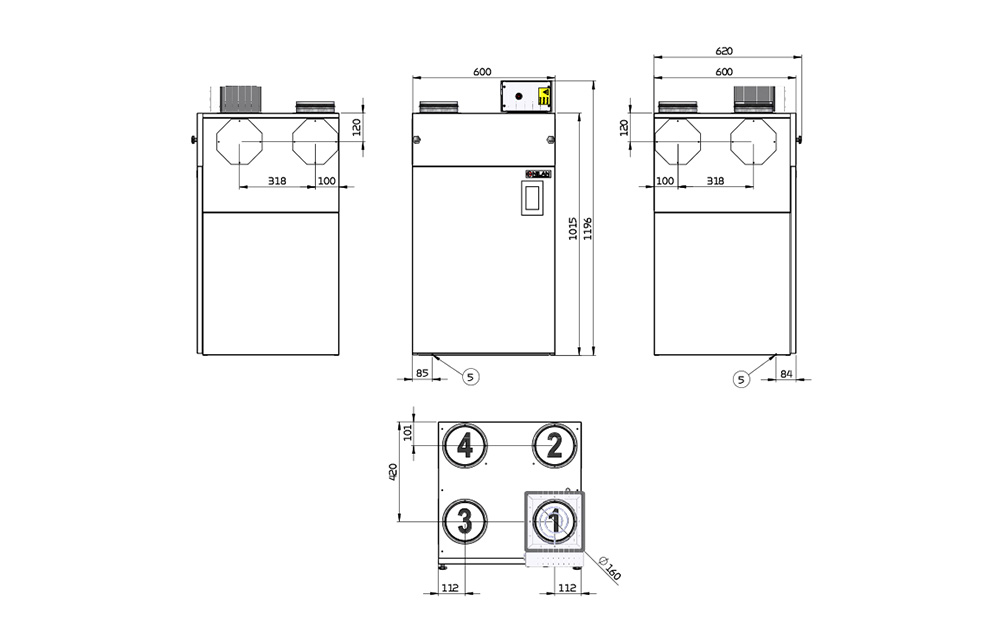

Maßskizze Combi S 302 Polar Top:
1: Außenluft |

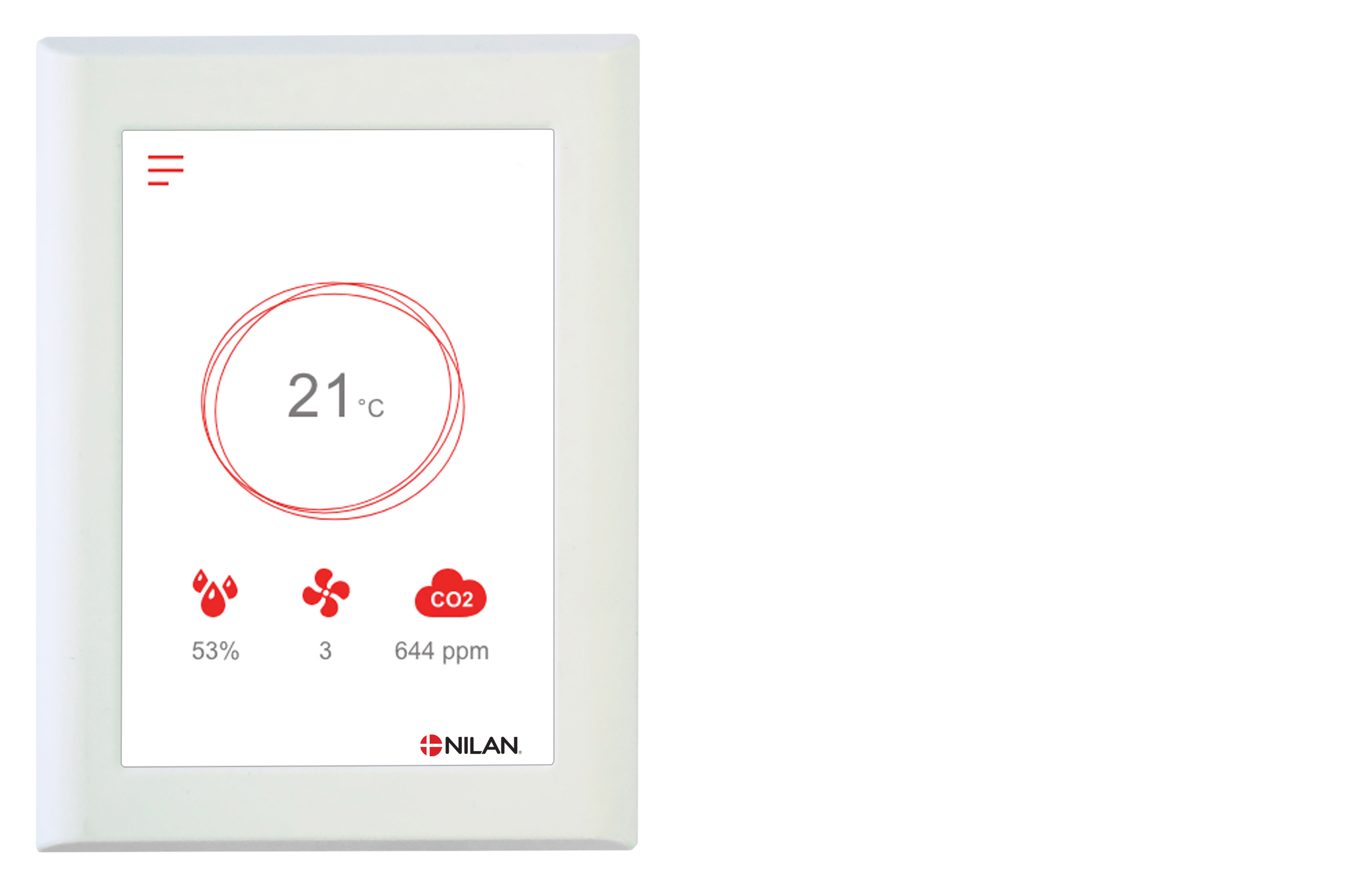

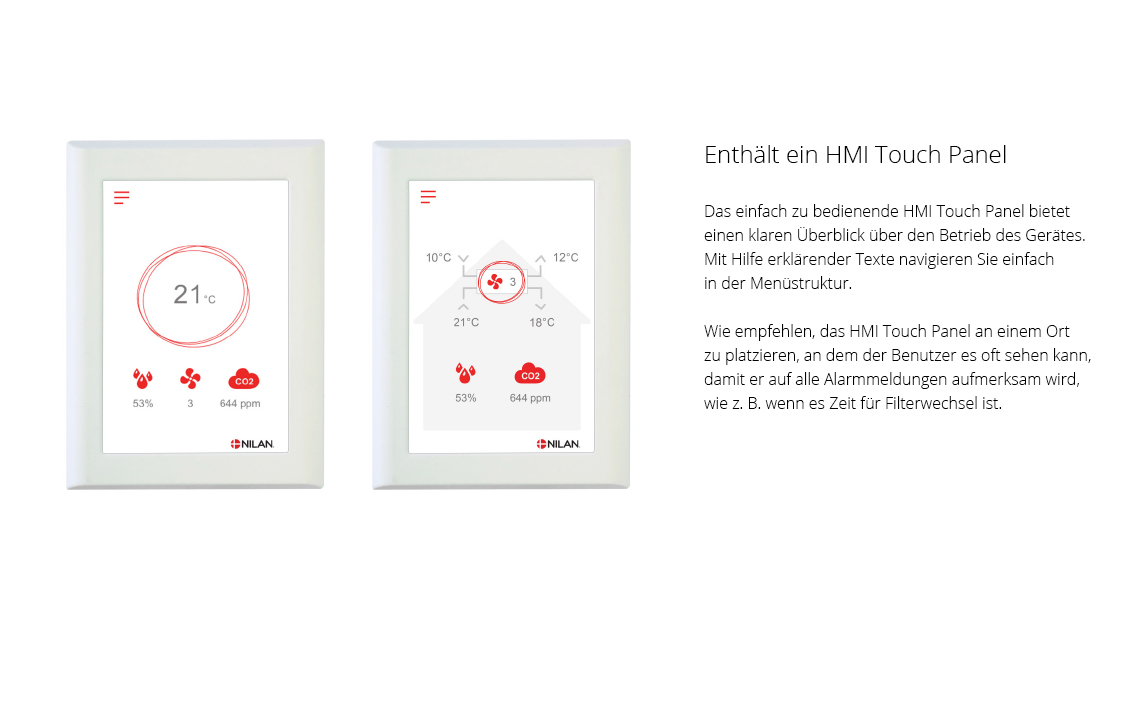

Die CTS602-Steuerung ist eine umfassende und einfach zu bedienende Steuerung mit vielen Optionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den individuellen Wünschen und Anforderungen angepasst werden kann, um ein optimales Raumklima und höchste Energieeffizienz zu erreichen. Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können. Externe Kommunikation
Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.
|
