Comfort 300LR

Nilan Comfort 300LR ist ein Lüftungsgerät, das meist in Einfamilienhäuser oder Reihenhäuser eingesetzt wird.

Das Gerät wird meist auf ungenutzten Dachböden platziert. Ebenso ist eine Montage im HWR oder Technikraum möglich, dort wo eventuelle Geräusche vom Gerät in die Wohnung abgeschirmt werden.

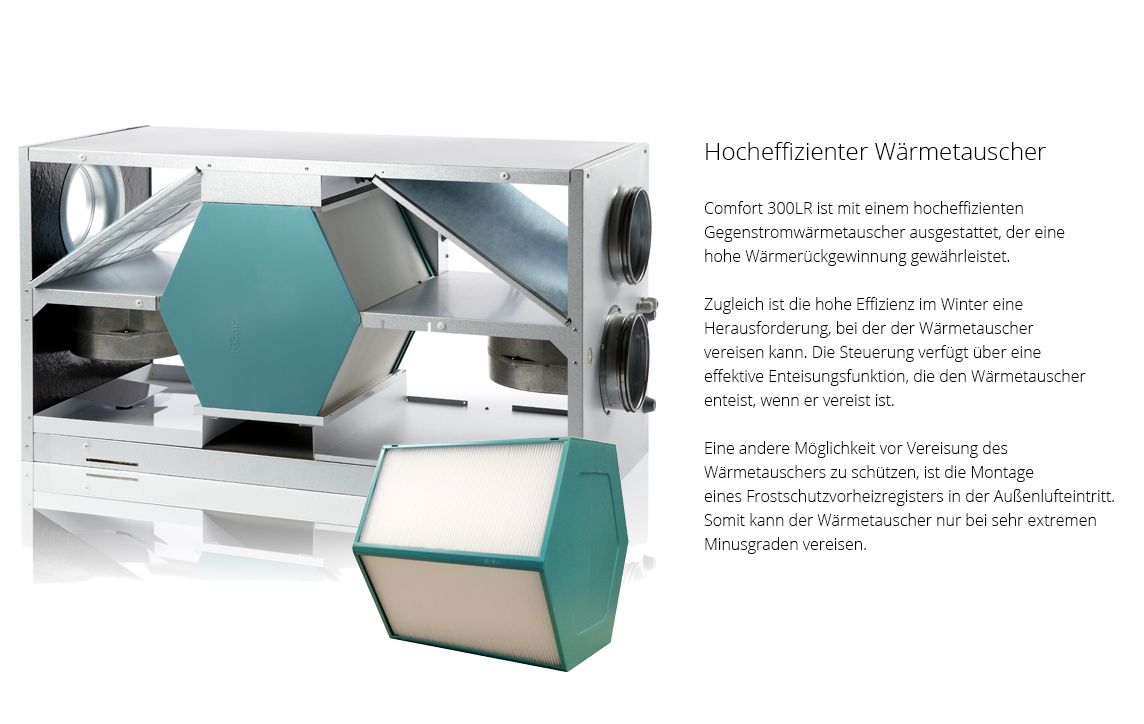

Comfort 300LR sichert ein gutes Raumklima in der Wohnung und erreicht auf Grund des hocheffizienten Gegenstromwärmetauschers einen niedrigen Wärmeverlust, so dass das Energielabel A erreicht wird.


Luftmenge (siehe Planungsdaten für SEL/SFP-Werte)

Min : 100 m3/h
Max : 400 m3/h

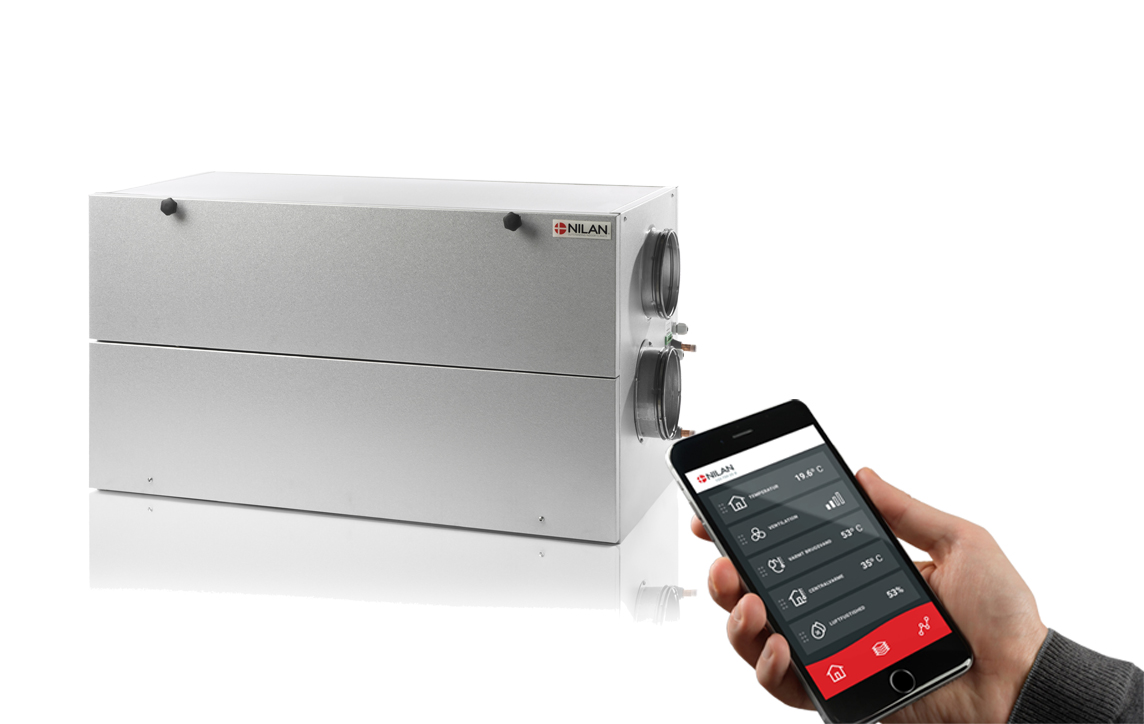

Nilan App - Steuerung Ihrer Lüftung und Wärmepumpe direkt vom Handy aus

Nilan hat eine App entwickelt, mit der der Benutzer die Lüftung und Wärmepumpe direkt vom Handy aus regeln kann. Die App ist intuitiv, die Anwendung einfach und sicher. Der Benutzer hat z. Bsp. die Möglichkeit Raumtemperatur und Lüftungsverhalten unterwegs zu regeln und somit seinem Tagesplan anzupassen. Mehrere Lüftungsgeräte können derselben App hinzugefügt werden. So können Sie das Raumklima sowohl Zuhause als bspw. auch im Sommerhaus kontrollieren.
Mehrere Benutzer können dieselbe App verwenden.

Beim Anschluss eines Nilan Gateway kann der Benutzer über die Nilan App auf das Gerät zugreifen.

Lesen Sie mehr über Nilan App
Abmessungen (BxTxH) 1000 x 508 x 560 mm
Gewicht 45/33 kg (*1)
Gehäusetyp Stahlblech Aluzink
Wärmetauschertyp Gegenstromwärmetauscher aus Polyethylenterephthalat

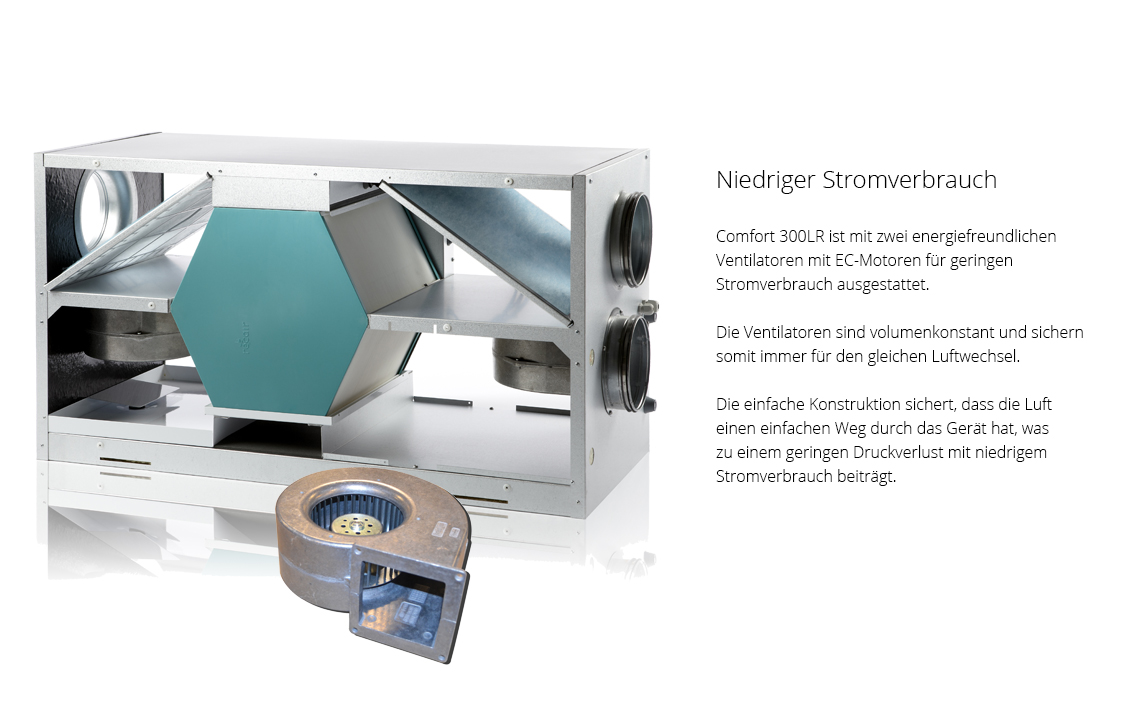

Ventilatortyp Kammerventilator mit F-Laufrad, angetrieben von einem sparsamen EC-Motor
Filterklasse Greencycle ISO 16890 Coarse 75% (G4)
Kanalanschlüsse Ø160 mm
Kondensatablauf PVC Ø20 x 1,5 mm
Versorgungsspannung 230V 50/60 Hz
Max. Aufnahmeleistung/Strom 270W / 2,2A
Standby Leistungsaufnahme 3W
Schutzart IP31
Umgebungstemperatur -20 / +60 °C
Leckage-Klassifizierung A1 (*2)
Wärmeverlust 0,82 W/m2K (*3)
Wärmeverlust-Klassifizierung T2

*1 - 33 kg ohne Seitenabdeckung und Wärmetauscher
*2 - Testet gemäß EN13141-7 (250 Pa)
*3 - Testet gemäß EN1886

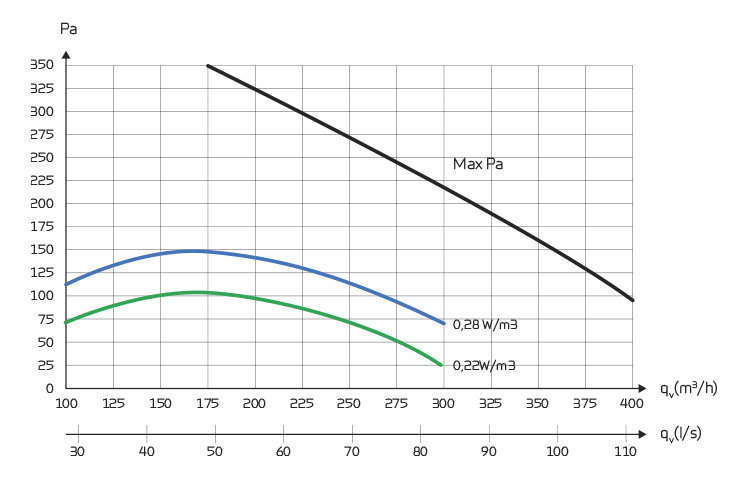

Leistung

Leistung eines Standardgeräts als Funktion von qv og Pt, ext.

SEL nach EN 13141-7 gilt für Standardgeräte mit ISO 16890 Coarse 75% (G4) Filtern und ohne Heizregister.

SEL beinhalt den Gesamtstromverbrauch des Geräts inkl. Steuerung.

Achtung! SEL-Werte werden gemessen und als Gesamtwert für beide Ventilatoren angegeben.

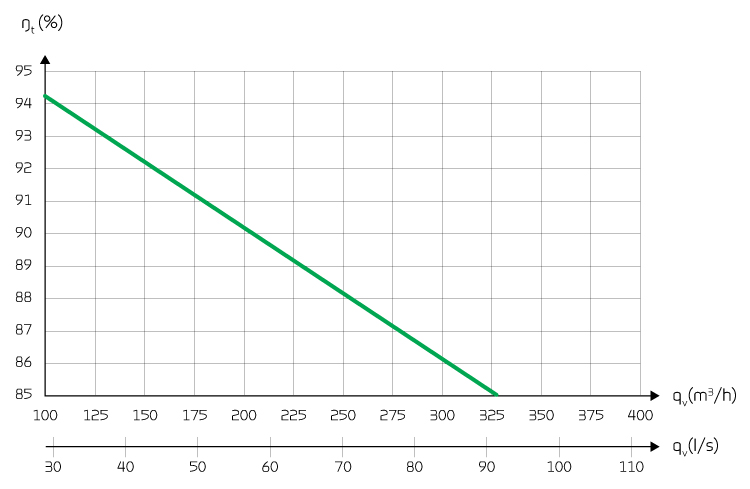

Temperaturwirkungsgrad

Temperaturwirkungsgrad für Geräte mit Gegenstromwärmetauscher nach EN 13141-7 (trocken).

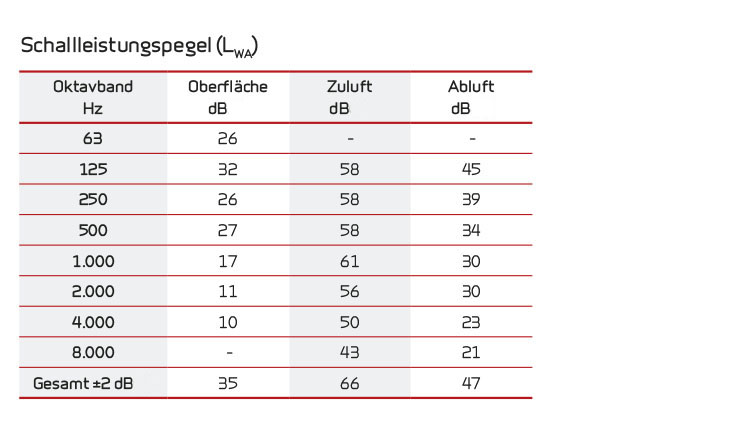

Schalldaten

Schalldaten gelten für qV = 200 m3/h und Pt, ext = 100 Pa nach EN 9614-2 für Oberflächen und EN 5136 für Kanäle.

Der Schallleistungspegel LWA sinkt bei abnehmender Luftmenge bzw. abnehmendem Gegendruck.

Der Schalldruckpegel LpA in einem gegebenen Abstand hängt von den akustischen Bedingungen am Installationsort ab.

Sie können AutoCad- oder Revit-Zeichnungen mit BIM-Daten zu mehreren Lüftungs- und Wärmepumpenlösungen von Nilan herunterladen – die Liste wird ständig erweitert.
Mit BIM-Daten erhalten Sie alle notwendigen technischen Daten, um Nilan-Konstruktionen in 3D zu zeichnen und zu berechnen.

Klicken Sie hier, um mehr über BIM-Daten zu Nilan-Produkte zu erfahren

Comfort 300LR funktioniert sowohl als rechts- und linksausführung durch den Austausch der Türen und der Rückwand.

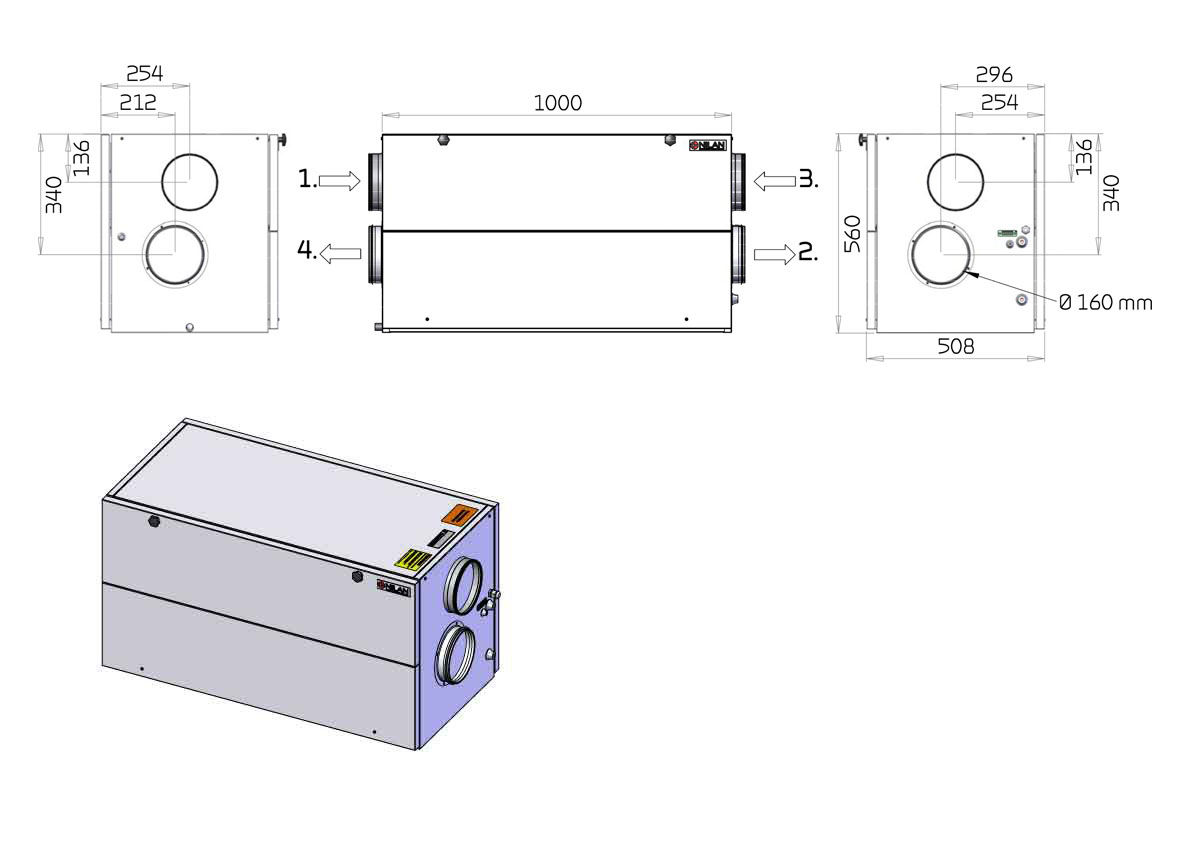

Anschlüsse
 1: Außenluft
 2: Zuluft
 3: Abluft
 4: Fortluft

CTS400 ist ein einfaches und intuitives Bedienpanel mit einer komplexen Steuerung, die viele nützliche Funktionen enthält. So besteht die Möglichkeit die Lüfterstufen einzustellen, das Gerät ein- und abzuschalten und mögliche Alarme können eingesehen werden.

Bei Mietobjekten, Hotels usw. ist es möglich, das Panel abzuschließen. So kann das Gerät zentral von einem Befugten (z. Bsp. Hausmeister) bedient und die Einstellungen geändert werden.

Die vielen Funktionen der Steuerung ermöglichen u.a. den Anschluss von Nachheizregister und CO2- oder VOC-Sensor. Standardmäßig ist die Steuerung u.a. mit Benutzerwahlprogrammen, intelligenter Feuchtigkeitsregelung und integrierter Feuerautomatik ausgestattet.

CTS400 verfügt über eine offene Modbus-Kommunikation, die den Anschluss externer CTS-Systeme ermöglicht. Die Modbus-Verbindung kann auch einer Nilan Gateway Cloudlösung angeschlossen werden, die die Steuerung und Überwachung des Gerätes mit Hilfe einer APP-Lösung auf einem Smartphone ermöglicht.

Funktionsübersicht   +Standard
- Zubehör
Filterüberwachung Zeitgesteuerter Filteralarm (Werkseinstellung 90 Tage). +

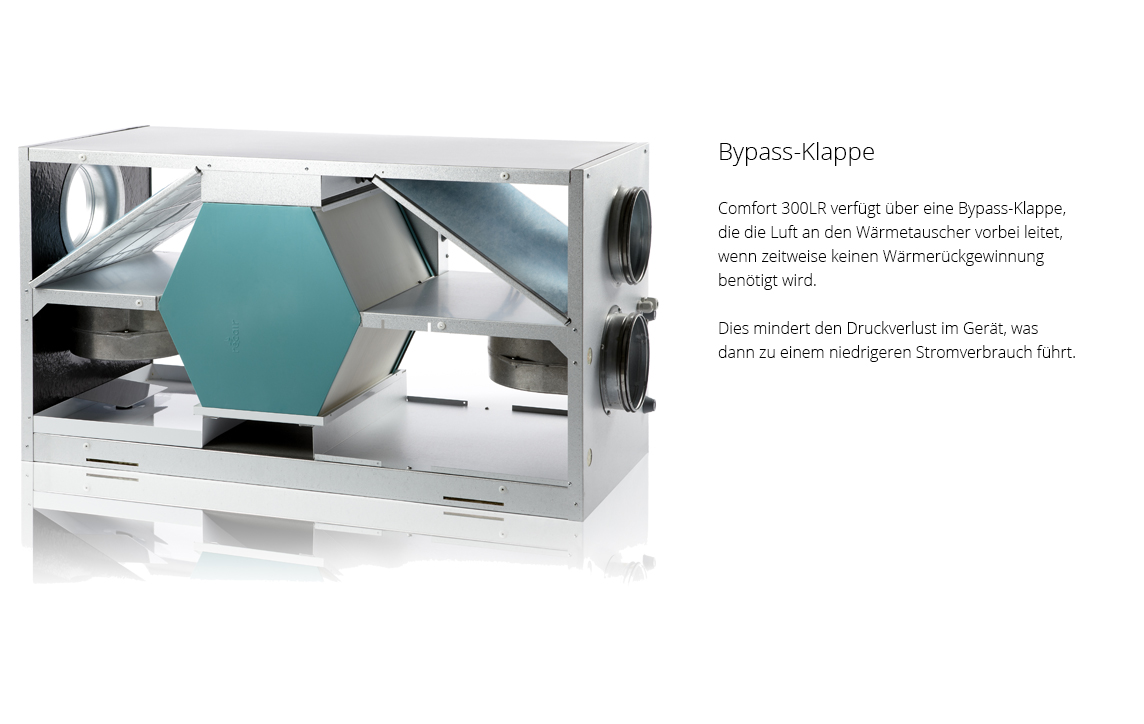

Bypass Wenn keine Wärmerückgewinnung nötig ist, wird die Luft um den Wärmetauscher herumgeleitet. +
Feuchtigkeitsregelung Sie ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. +
Sommer-/Winterbetrieb Einstellung von wann das Gerät im Winter- und Sommerbetrieb laufen soll. +
Ausschalten bei niedriger Raumtemperatur Schaltet die Lüftung bei niedriger Raumtemperatur aus, wenn z.B. die Wärmeversorgung ausfällt. +
Enteisung Automatische temperaturbedingte Funktion zur Enteisung des Wärmetauschers. +
Temperaturregelung Regelt den Bypass und eventuell das Nachheizregister nach gewünschter Raumtemperatur. +
Luftmenge Ermöglicht eine stufenlose Einstellung der vier Lüftungsstufen für Zuluft und Abluft. +
CO2- / VOC-Steuerung Ermöglicht die Wahl externer CO2- oder VOC-Steuerung. -
Feuerautomatik Ermöglicht die Wahl von Feuerautomatik zur Steuerung von 1 oder 2 Feuerklappen. -
Elektrisches Nachheizregister Ermöglicht den Anschluss eines elektrisches Nachheizregisters. -

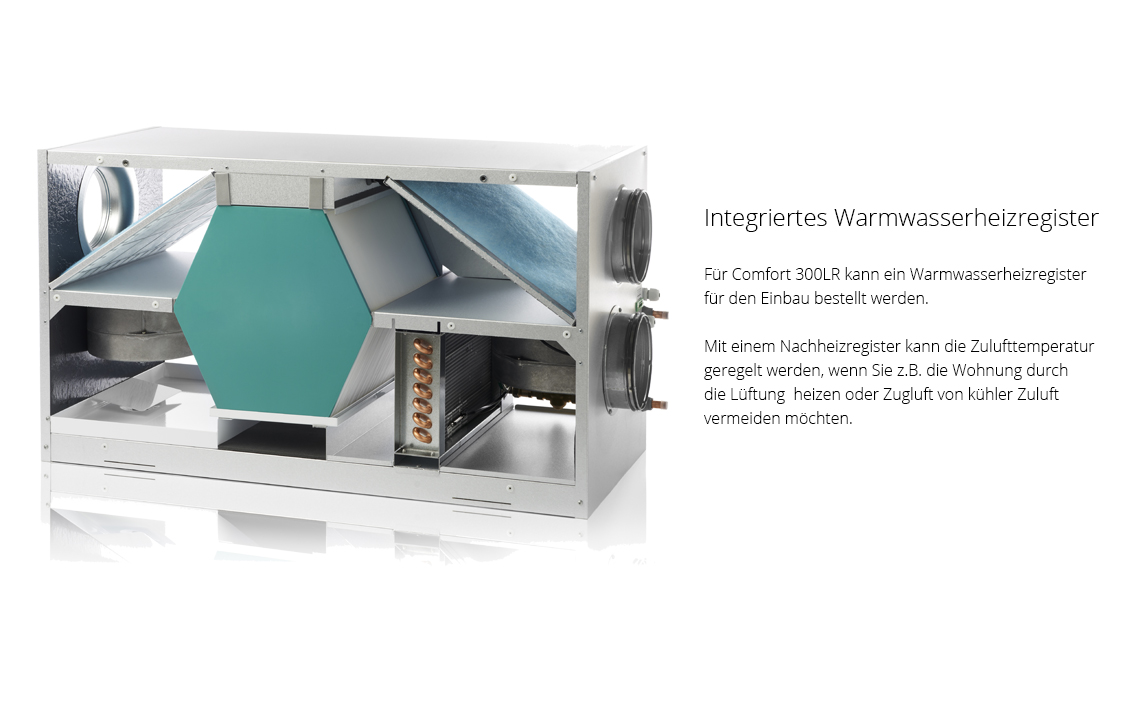

Wasser-Nachheizregister Ermöglicht den Anschluss eines Wasser-Nachheizregisters. -
Benutzerwahl 1 und 2 Benutzerwahl wird für externe potentialfreie Steuerungssignale, wie z.B. von einer Abzugshaube, verwendet. -
Feuerthermostat/externe Feuerautomatik Es können Feuerthermostat oder externe Feuerautomatik angeschlossen werden. -
Bedienungspanel sperren Das Bedienungspanel kann gesperrt werden, damit es nicht ausgeschaltet und/oder die Ventilationsstufe geändert werden kann. -





Die CTS602-Steuerung ist eine umfassende und einfach zu bedienende Steuerung mit vielen Optionen. Die Steuerung wird ab Werk mit einer Grundeinstellung geliefert, die den individuellen Wünschen und Anforderungen angepasst werden kann, um ein optimales Raumklima und höchste Energieeffizienz zu erreichen.

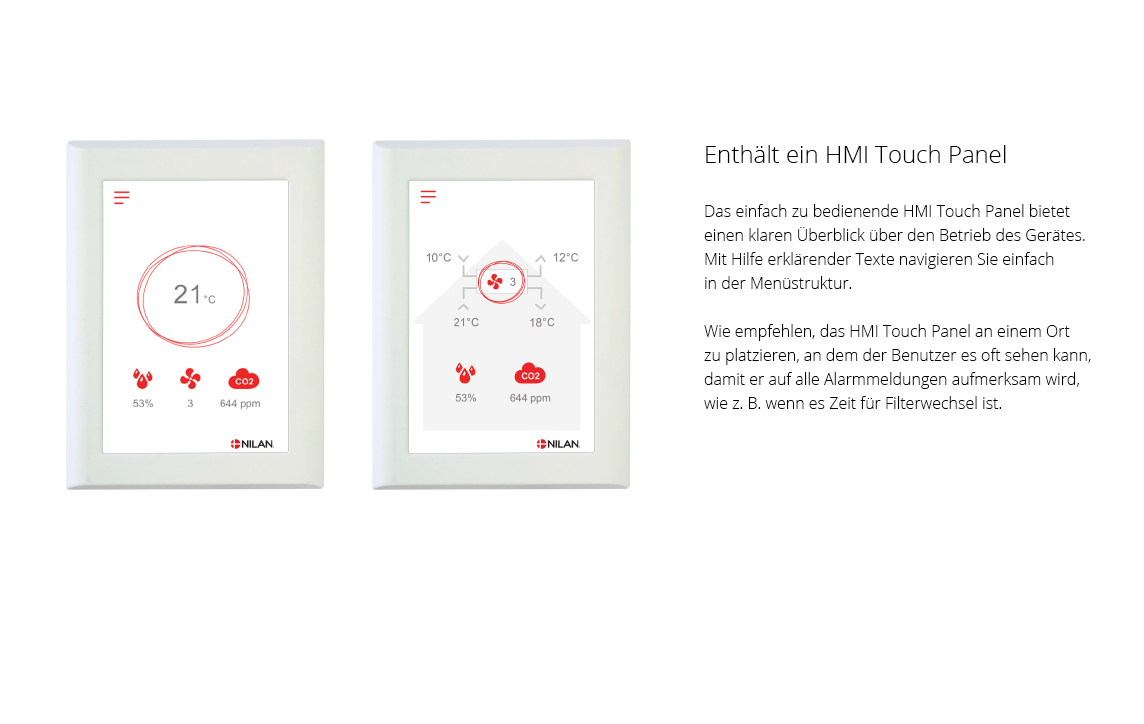

Das HMI Touch Panel bietet einen guten Überblick über den aktuellen Betrieb des Gerätes und verfügt über eine Menüstruktur, in der sowohl Benutzer als auch Installateur einfach navigieren können.

Externe Kommunikation
Die CTS602-Steuerung verfügt über ein offenes Modbus RS485-Protokoll, mit dem über externe CTS-Systeme kommuniziert werden kann. Der Modbus-Anschluss wird z.B. für Schneiders IHC- oder KNX-System verwendet.

Funktionsübersicht   +Standard
-Zubehör
Alarmmeldungen Beschreibung der Fehler bei Alarmmeldungen. Alarmlog mit den letzten 16 Alarmmeldungen. +
Sammelalarm Die CTS602-Steuerung hat ein Ausgangssignal, das im Falle einer Alarmmeldung ausgelöst wird. Diese kann z.B. einer externen Automatik angeschlossen werden.

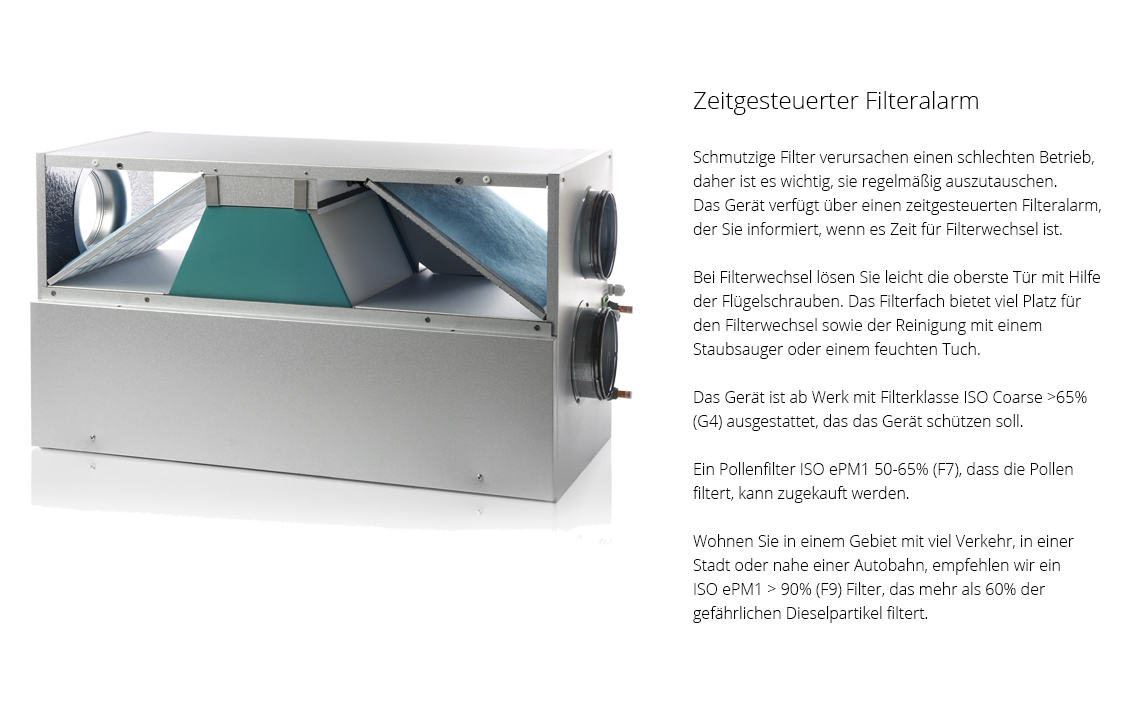

Filterüberwachung Zeitgesteuerter Filteralarm einstellbar auf 30/90/180/360 Tage. +
Datenanzeige Eine Übersicht des aktuellen Betriebes mit z.B. Temperatur, Ventilatorgeschwindigkeit usw. +
Wochenprogramm Die CTS602-Steuerung ist mit 3 Wochenprogrammen ausgestattet, die individuell eingestellt werden können (Werkseinstellung off). +
Feuchtigkeitsregelung Ermöglicht höhere oder niedrigere Lüftungsstufe bei hoher bzw. niedriger Luftfeuchtigkeit. +
Luftqualität Ermöglicht die Einstellung der Lüftung je nach CO2-Niveau der Luft. -
Winter niedrig Beugen Sie niedrige Luftfeuchtigkeit drinnen vor, indem Sie bei niedrigerer Außentemperatur eine niedrigere Lüftungsstufe aktivieren. +
Temperaturregelung Ermöglicht eine Steuerung des Gerätebetriebs nach Raumtemperatur. +
Sommer-/Winterbetrieb Das Gerät kann auf Sommer- und Winterbetrieb eingestellt werden.
Sprache Im Bedienungspanel kann zwischen mehr als 10 Sprachen gewählt werden. +
Benutzerniveaus Das Menü des Bedienungspanels ist in 3 Benutzerniveaus eingeteilt: Benutzer/Installateur/Werk. +
Benutzerwahl 1 Ermöglicht die Überschreibung der Betriebsart durch ein externes potentialfreies Signal. +
Benutzerwahl 2 Ermöglicht die Überschreibung der Betriebsart und Benutzerwahl 1 durch ein externes potentialfreies Signal. -
Elektrisches Nachheiz-register Mit einem elektrischem Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Wasser-Nachheizregister Mit einem Wasser-Nachheizregister kann die Lufttemperatur gesteuert werden, und das Gerät kann bei der Erwärmung des Hauses helfen. -
Frostschutz Um ein mögliches Wasserheizregister gegen Gefriersprengungen zu schützen, wird das Gerät den Betrieb einstellen und einen Alarmmeldung abgeben, sollte die Temperatur des Wasser-Nachheizregisters zu niedrig werden. -
Luftwechsel Stufenlose Einstellung der vier Lüftungsstufen. Zuluft und Abluft können individuell eingestellt werden. +
Enteisung Automatische temperaturabhängig Funktion zur Enteisung des Gegenstromwärmetauschers, falls sich in ihm Eis gebildet haben sollte. +
Raum niedrig Sicherheitsfunktion, falls das Heizungssystem des Hauses ausfällt, stellt das Lüftungsgerät den Betrieb ein, damit es nicht dazu beiträgt, das Haus weiter abzukühlen.  +
Externe Heizung Das Lüftungsgerät kann die externe Wärmeversorgung je nach aktueller Raumtemperatur steuern. +
Externe Feuerautomatik Das Lüftungsgerät kann an einer externen Feuerautomatik oder Feuerthermostat angeschlossen werden, der signalisiert, ob das Gerät den Betrieb einstellen oder weiterlaufen soll. +
Integrierte Feuerautomatik Das Lüftungsgerät kann mit integrierter Feuerautomatik zur Steuerung des Feuer- und Rauchklappen geliefert werden. -
Konstantdruckregelung Auf sowohl Abluft- und Zuluftseite kann Dauerdruckregelung installiert werden (gilt für Steuerung CTS602 - nicht CTS602 Light). -
Verzögerte Inbetriebnahme Ermöglicht eine verzögerte Inbetriebnahme der Ventilatoren zu aktivieren, wenn z.B. eine Verschlussklappe angeschlossen ist. Es ist auch möglich die Werkeinstellungen wieder einzulesen. +
Einstellungen wiederherstellen Aktuelle Einstellungen können gespeichert werden und später wieder eingelesen werden, wenn z.B. der Benutzer die Einstellungen des Gerätes geändert hat. +
Manueller Betrieb Ermöglicht es, die verschiedenen Funktionen manuell zu testen. +
Energiesparfunktion Es kann eine Stromsparfunktion des Betriebes aktiviert werden. +
Modbus  Die Modbus-Adresse des Gerätes kann eingestellt werden. Die Werkseinstellung ist 30. +
Datenlog Die Betriebsdaten des Gerätes könne alle 1-120 Minuten aufgezeichnet werden. Alarmmeldungen werden aufgezeichnet, wenn sie entstehen. +
Bedienungspanel Es kann zwischen 2 Titelbilder für den Hauptbildschirm gewählt werden. +

Weitere Informationen über alle Funktionen finden Sie in der Software- und Montageanleitung des Gerätes.



ACHTUNG! Bei der Aufstellung des Geräts ist ausreichend Platz für spätere Wartungs- und Reparaturarbeiten vorzusehen. Daher sollten vor dem Gerät mindestens 60 cm Platz gelassen werden..

Beim Filtertausch müssen die Filter leicht erreichbar sein und Wärmetauscher, Ventilator oder andere Komponenten müssen sich bei Bedarf problemlos austauschen lassen können.

ACHTUNG! Es ist wichtig, dass das Gerät waagerecht steht, damit das Wasser aus der Kondenswasserschale ablaufen kann.

Das Gerät ist geräusch- und vibrationsarm, wobei dennoch eventuelle Vibrationen berücksichtigt werden müssen, die sich auf Gebäudeteile übertragen können. Um Gerät und Unterlage zu trennen, empfiehlt es sich, Schwingungsdämpfer unter dem Gerät zu montieren.
Wir empfehlen ein Abstand von ca. 10 mm zu anderen Gebäudeteilen und festem Inventar eingehalten werden.

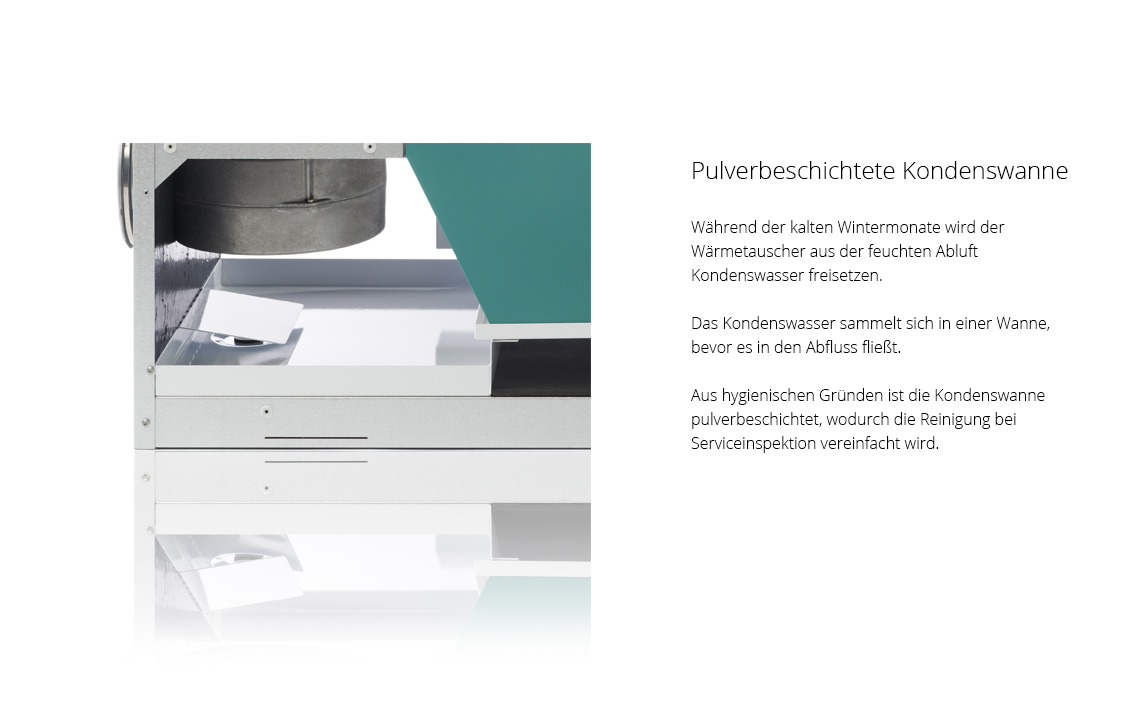

Kondenswasserablauf

ACHTUNG! Es muss ein Siphon eingerichtet werden, um sicherzustellen, dass das Kondenswasser weggeleitet werden kann. Da muss ein Fall von Siphon bis zu Abfluss sein. Wird das Gerät außerhalb der Gebäudehülle aufgestellt, ist es wichtig, den Kondensatablauf durch ein Heißkabel gegen Vereisung zu schützen. Es liegt in der Verantwortung des Installateurs, das Gerät gegen Frost zu schützen. Es liegt in der Verantwortung des Installateurs, den Kondenswasserablauf gegen Vereisung zu schützen.

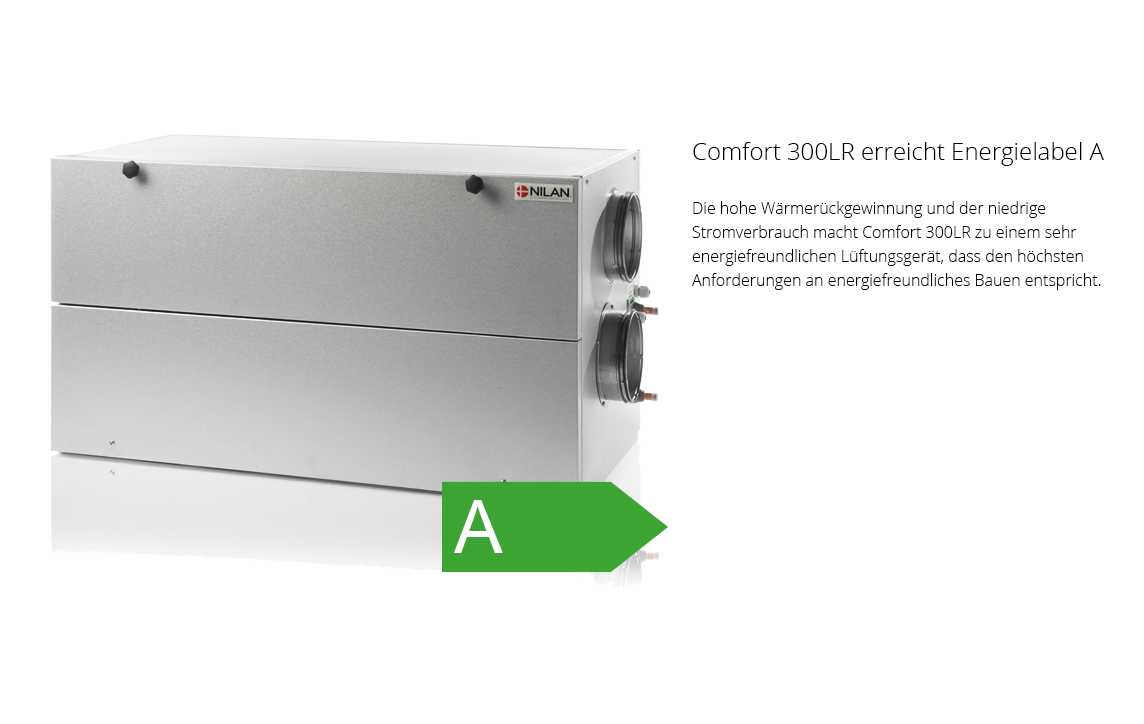

Laden Sie hier das Ecodesign Datenblatt herunter

Zubehör
